鼎阳科技发布8通道高精度高带宽SDS6000 Pro示波器

　　2023年7月18日，鼎阳科技宣布正式发布8通道SDS6000 Pro高分辨率高带宽数字示波器，带宽最高可达2GHz，有10-bit、12-bit两种垂直分辨率可选，单通道实时采样率和存储深度最高可达10GSa/s以及500Mpts，Sequence模式下，波形捕获率高至750，000wfm/s，8个模拟通道再叠加数字通道，可同步监测和分析8+16路信号，具备模板测试、波特图、电源分析、逻辑分析、眼图和抖动分析等强大的分析工具，可广泛应用于电机控制、汽车电子、通信、计算机、新能源等行业。

　　12.1英寸触摸屏叠加多个快捷软键体现友好交互性

　　优异的技术参数

　　·4/8通道可选，多通道测试是现代电子工程中常见的需求，例如需要同时测试多路信号的电流、电压、时序关系等，可广泛应用于多路传感器监测、三相功率分析、电源完整性测试、电源排序测试等。

　　·2GHz高带宽，决定示波器对信号的基本测量能力，即使测量高频信号时也能保障真实还原信号，应用范围广泛。

　　·12-bit高分辨率，4096级量化等级，有利于复杂信号的波形细节观测，提高信号捕获的准确性以及测量的可靠性。

　　·10GSa/s高采样率，实现高速瞬态信号的快速捕获与高精度分析，能够更快、更准地发现并定位问题所在。

　　·500Mpts/ch长存储，长时间的数据记录能力，一次能够采集捕获更多的关注事件，最大程度地保留波形细节。

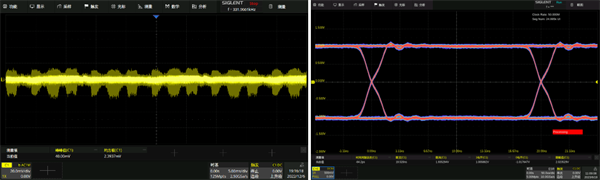

　　12-bit高精度让波形显示更清晰 长存储深度保障波形细节不丢失

　　强大的分析功能

　　·FFT，除了CH1-CH8上的实际波形之外，还可以对运算波形执行信号频域测试与分析，峰值检测功能会自动检测杂散频率，便于分析被测电路中的干扰噪声。

　　·模板测试，通过用户自定义的模板对波形进行实时测试，最高每秒可执行25，000次测试，在设计和制造过程中帮助节省时间和费用，广泛用于信号质量评估、产品可靠性验证。

　　·解码，支持两路同时解码，标配I2C、SPI、UART、CAN、LIN五种串行协议解码，并可选配CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、Manchester、ARINC429等多种协议，可广泛应用于嵌入式设计、汽车电子、通信等领域。

　　·电源分析，可自动完成电源质量、浪涌电流、开关损耗等12项参数的测量，代替繁琐的手工配置和复杂的公式计算，帮助工程师迅速准确地分析常用的电源参数。

　　·眼图和抖动分析，利用眼图可以观察到码间串扰和噪声的影响，体现信号的整体特征，帮助评估系统优劣程度，抖动分析可以将系统性能做进一步的分析和测量，以提升高速电路的时序冗余度。

　　·支持灵活组建多通道采集系统，通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至512个模拟通道。

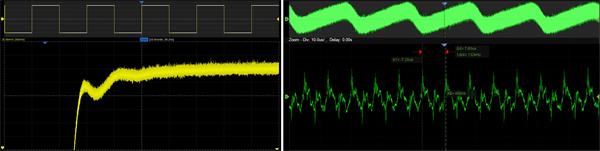

　　电源纹波测量保障电源足够“干净” 眼图分析评估串扰与噪声

　　广泛的应用场景

　　·多路信号采集与监控，在工业上或实验室中，经常需要对多种信号进行同时采集监测，如汽车喷油嘴故障检验、高速火车控制系统检验、电路板检验等，SDS6000 Pro使用同步机后最多可扩展至512个模拟通道，能够帮助客户对复杂的信号交互开展同步监测和分析，从而获得对产品设计更加深入、全面的了解。

　　·嵌入式系统分析，在使用示波器调试嵌入式系统时，在同时进行两路串行总线分析时，还可以再观察多路波形，如在汽车电子与嵌入式混合信号测量中，随着驾驶需求的增加，系统越来越复杂，传感器、执行器的数据不断增加，工程师们不仅需要测试模拟波形还需要进行串行总线协议分析，8通道SDS6000 Pro就是能够快速帮助工程师完成嵌入式系统调试工作的分析利器。

　　·三相交流电分析，三相交流电广泛应用于需要高能效或大功率的机电设备，如三相逆变器、电机、驱动器等。逆变器广泛应用于家电、太阳能光伏发电、风能发电等，而在诸多汽车系统中，主驱、水泵、油箱冷却系统都是由三相电所控制，对这些设备进行功率分析和电能质量测量必不可少。使用SDS6000 Pro分析三相电时，其中3路接高压差分探头测量电压，3路接电流探头测量电流，这样不仅能直接观测到实时波形，还能利用数学运算进行各种信号处理得到电流有效值、视在功率、波峰因数、谐波失真等参数。

　　·多路信号时序测试，广泛应用于芯片设计、自动驾驶、汽车功率半导体、电源排序检验、高压充放电平台等。如今大多数嵌入式电路设计中电源轨越来越多，且有着特定的上电、掉电时序要求，甚至规定了上电、掉电的时间要求，如此一来电源排序必不可少，传统的4通道示波器需要多次采集，逐个模块检查，而SDS6000 Pro凭借其8通道的优势可同时观察8路通道波形情况，获得各路时序情况，帮助加快研发进程。

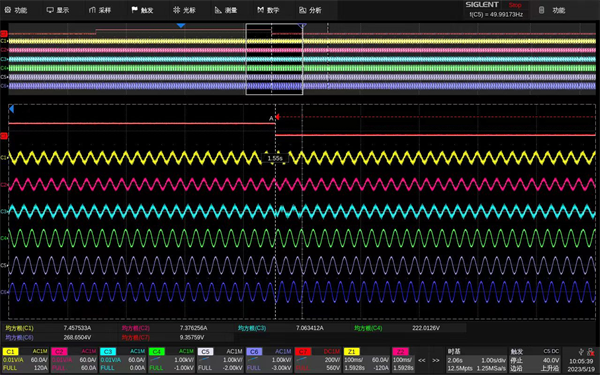

　　8通道优势：各路时序情况一目了然

　　作为通用测试测量行业的领军者，鼎阳科技推出的这一款8通道SDS6000 Pro示波器，不仅具有优异的技术参数，且分析功能强大，是一款实用且优秀的测试工具，相信能够有效地帮助工程师们应对更多的测试挑战！
